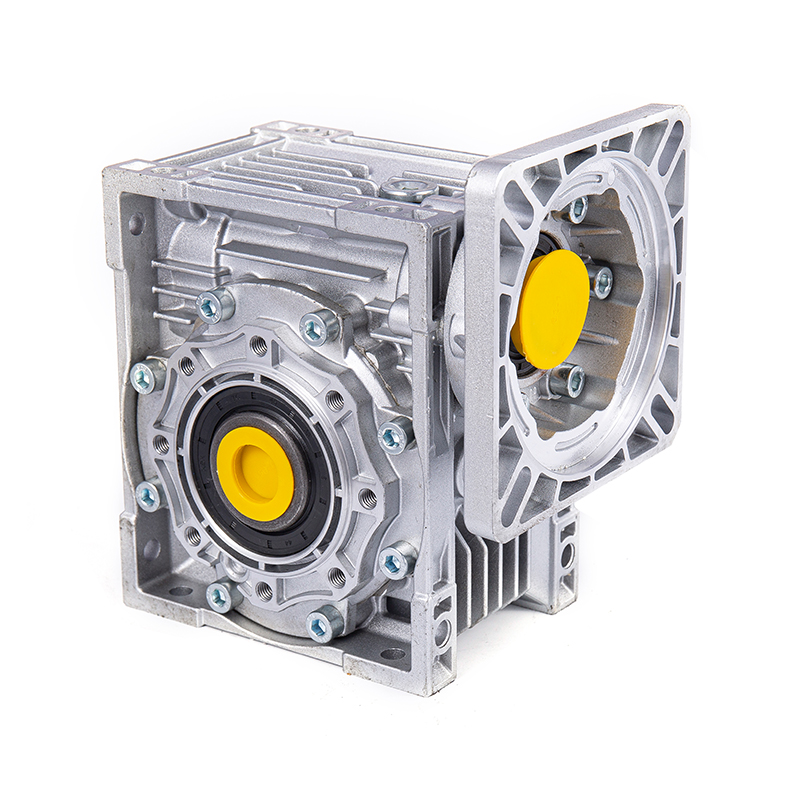

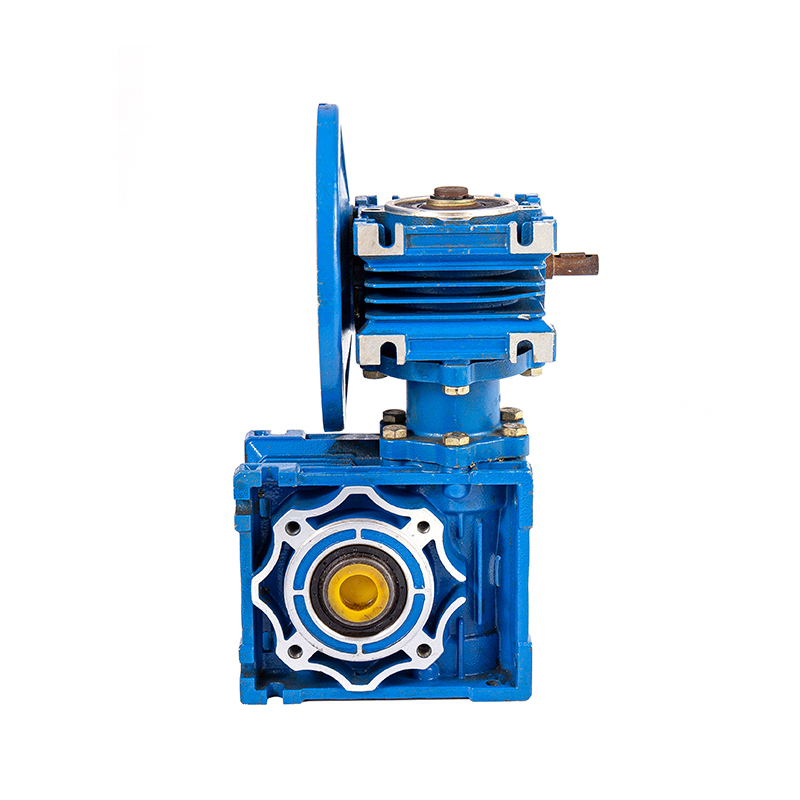

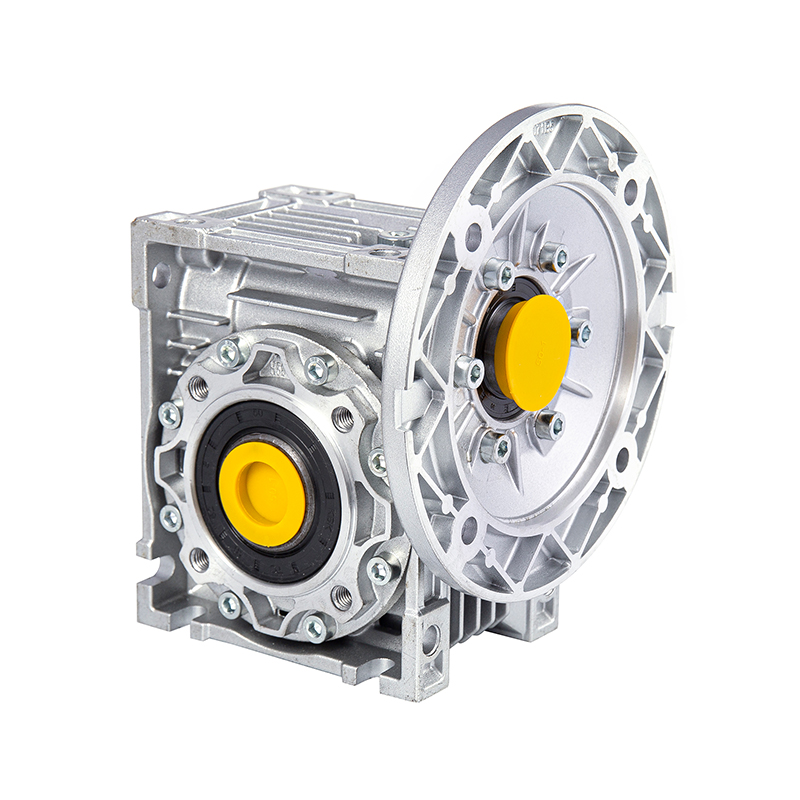

Laghdaitheoir Luas Gear Worm NMRV

Conas a chuireann dearadh struchtúr séalaithe an laghdaitheora fearas worm NMRV cosc ​​ar sceitheadh ​​ola bhealaithe?

I réimse an tarchuir thionsclaíoch, tá baint dhíreach ag feidhmíocht séalaithe an laghdaitheora le cobhsaíocht oibriúcháin agus saol seirbhíse an trealaimh, go háirithe maidir le fadhb sceitheadh ​​ola bhealaithe, rud a d'fhéadfadh teip trealaimh nó guaiseacha sábháilteachta táirgthe a chur faoi deara mura cúramach. Mar phríomh-chomhpháirt i dtarchur meicniúil tionsclaíoch, tá dearadh struchtúr séalaithe an laghdaitheora fearas worm NMRV tar éis córas frith-sceitheadh ​​​​iomlán a thógáil trí nuálaíocht teicneolaíochta iltoiseach, agus léirigh sé feidhmíocht den scoth i radhairc le ceanglais séalaithe an-ard mar thionscal ceimiceach, bia, agus fuinneamh nua.
1. Loighic dearadh lárnach agus creat teicniúil an struchtúir ina saothraítear rónta
Córas séalaithe an Laghdaitheoir luas fearas worm NMRV ní cur i bhfeidhm aon teicneolaíocht amháin, ach dearadh córasach bunaithe ar phrionsabail tarchurtha, airíonna ábhar agus coinníollacha oibre. Is é a chroí-loighic: trí mheicníocht triple "feabhsú dinimiciúla ina saothraítear rónta statach leas iomlán a bhaint as cosaint iomarcaíochta struchtúrach", cruthaítear bacainní iomadúla ag an gcomhéadan teagmhála idir na codanna rothlacha agus na codanna seasta, dromchla comhpháirteach an chomhlachta bosca agus áiteanna eile a bhfuil seans maith ann go bhfuil sceitheadh. Tá bunú an smaoineamh dearaidh seo ní hamháin mar gheall ar níos mó ná 15 bliain de charnadh teicniúil Hangzhou Yinhang Reduction Gears Co., Ltd. i dtrealamh nua fuinnimh, féadfaidh sceitheadh ​​difear do fheidhmíocht inslithe an mhótair. Chuir na riachtanais phraiticiúla seo leas iomlán a bhaint spriocdhírithe ar an struchtúr séalaithe chun cinn.
Ón gcreat teicniúil, tá struchtúr séalaithe an laghdaitheora NMRV roinnte go príomha i rónta dinimiciúla ag an síneadh seafta, rónta statacha ar dhromchla comhpháirteach na tithíochta, agus faoiseamh brú cúnta agus struchtúir dustproof. Ina measc, is é an séala dinimiciúil, mar an comhéadan leithlis idir na codanna rothlacha agus an domhan lasmuigh, an príomh-nasc chun sceitheadh ​​a chosc; cinntíonn an séala statach tightness an nasc idir na codanna éagsúla den tithíocht; agus cruthaíonn dearaí cúnta cosúil leis an struchtúr faoisimh brú timpeallacht oibriúcháin níos cobhsaí don chóras séalaithe tríd an mbrú inmheánach a chothromú agus cur isteach na n-eisíontas a laghdú.
2. Séala dinimiciúil: cur i bhfeidhm nuálaíoch agus sonraí teicniúla an struchtúir séala ola dúbailte
Ag síneadh seafta an laghdaitheora NMRV (cosúil leis an seafta ionchuir agus an seafta aschuir), is é an struchtúr séala ola dúbailte an croí-theicneolaíocht chun sceitheadh bealaithe a chosc. Glacann an struchtúr seo dearadh teaglaim de "príomhshéala ola cúnta róin ola", atá mar chosaint grádán sa treo aiseach chun déileáil le cineálacha éagsúla rioscaí sceitheadh.
Déantar an príomhshéala ola de ghnáth as fluororubber (FKM) nó rubar nítríle (NBR), a bhfuil friotaíocht ola den scoth agus friotaíocht teochta aige agus is féidir leaisteachas a choinneáil sa raon teochta de -40 ℃ go 120 ℃. Tá a liopa deartha mar struchtúr féin-géarú le earrach. Déanann réamh-ualach an earraigh an liopa oiriúnach go docht ar dhromchla an seafta chun an chéad bhacainn ina saothraítear rónta a fhoirmiú. Is fiú a thabhairt faoi deara nach eitleán é limistéar teagmhála príomh-liopa róin ola an laghdaitheora NMRV, ach dromchla stua a ríomhtar go beacht. Is féidir leis an dearadh seo éifeacht caidéalaithe a tháirgeadh nuair a rothlaíonn an seafta - nuair a bhogann an ola bhealaithe go dtí imeall an tséala ola mar gheall ar fhórsa lártheifeacha, cuirfidh éifeacht caidéalaithe an liopa cuartha an ola ar ais isteach sa bhosca, rud a laghdóidh an méid sceite. Agus rónta ola á roghnú, tugtar isteach go speisialta táirgí allmhairithe ón nGearmáin nó ón tSeapáin. Tá struchtúr móilíneach níos dlúithe agus friotaíocht aosaithe níos láidre ag ábhair liopaí na rónta ola seo, agus is féidir leo cobhsaíocht na feidhmíochta ina saothraítear rónta a choimeád fiú in oibríocht ardluais fadtéarmach.
Tá an tséala ola tánaisteach suiteáilte ar an taobh amuigh den phríomhshéala ola, ag cruthú cuas eatramh 5-10mm leis an bpríomhshéala ola. Is gnách go mbíonn ábhar an tséala ola tánaisteach mar an gcéanna le hábhar an phríomhshéala ola, ach díríonn a dhearadh struchtúrach níos mó ar chosc deannaigh agus ar chur isteach truailleán seachtrach. Tá dhá bhuntáiste ag an meascán seo de "cuas séala ola dúbailte": ar thaobh amháin, is féidir an cuas a líonadh le ramhar chun ciseal séalaithe idirmheánach a fhoirmiú chun doirteadh ola a chosc tuilleadh; ar an láimh eile, nuair a sceitheann an príomhshéala ola beagán, déanfaidh an ola a charnadh ar dtús sa chuas seachas an bosca a thar maoil go díreach, rud a chuireann am maolánach ar fáil le haghaidh cothabhála trealaimh agus a sheachnaíonn teipeanna de bharr sceitheadh ​​​​tobann. Faoin gcoincheap dearadh modúlach, is féidir le struchtúr séala ola dúbailte an laghdaitheora NMRV an cruinneas suiteála a bharrfheabhsú trí theicneolaíocht choigeartaithe réamh-ualach - déanfar na seaftaí ionchuir agus aschuir a chalabrú go cruinn le haghaidh imréiteach aiseach le linn an tionóil chun a chinntiú go bhfuil an brú teagmhála idir an liopa séala ola agus an seafta a dháileadh go cothrom, ag seachaint teip séalaithe de bharr éalangachta nó imréiteach iomarcach.
3. Séala statach: Leas iomlán a bhaint comhordaithe ar struchtúr bosca agus rónta
Chomh maith le rónta dinimiciúla, tá dearadh séala statach an laghdaitheora NMRV ríthábhachtach freisin. Tá an tithíocht déanta as cóimhiotal alúmanaim, nach bhfuil ach éadrom agus meirge-cruthúnas, ach freisin go bhfuil cruinneas réitigh maith. Is féidir múnlú ard-chruinneas an dromchla comhpháirteach tithíochta a bhaint amach trí réitigh ardbhrú. I bpróiseáil na tithíochta, úsáidtear ionad meaisínithe CNC le haghaidh muilleoireachta eitleáin chun earráid maoile an dromchla comhpháirteach a rialú laistigh de 0.02mm, ag leagan bunús le haghaidh séalaithe statach.
I gcóireáil séalaithe an dromchla comhpháirteach tithíochta, glacann an laghdaitheoir NMRV modh séalaithe ilchodach de "gasket séalaithe séalaithe". Gcéad dul síos, cuirtear sraith de shéalaithe silicone i bhfeidhm go cothrom ar an dromchla comhpháirteach. Tá sreabhach maith ag an séalaithe seo agus is féidir leis na pores bídeacha a líonadh ag an leibhéal micreascópach chun scannán séalaithe leanúnach a fhoirmiú; sa dara háit, tá gasket séalaithe rubair nítríle suiteáilte ar an taobh amuigh den shéalaithe. Is gnách go bhfuil tiús an gasket 0.5-1mm, agus is féidir leis an bpatrún greille ar a dhromchla an frithchuimilt a mhéadú leis an tithíocht chun an gasket a chosc ó aistriú le linn an phróisis teannta bolt. Tá seicheamh géarú agus chasmhóiminte na boltaí ina naisc thábhachtacha freisin i séalaithe statach. Glacann an laghdaitheoir NMRV modh géarú céim-ar-chéim trasnánach, a chuireann an chasmhóimint bolt i bhfeidhm go cothrom ar an luach sonraithe i 2-3 huaire (cosúil le casmhóiminte teannta an bolt M8 a rialú ag 12-15N・m) chun dífhoirmiú an dromchla comhpháirteach a sheachaint de bharr tiúchan strus áitiúil.
Ina theannta sin, úsáideann na codanna inbhainte den laghdaitheoir NMRV, mar shampla an clúdach deireadh imthacaí agus an clúdach peephole, an próiseas cóireála séalaithe céanna le dromchla comhpháirteach na tithíochta. Mar shampla, déanfar dromchla cúplála an chlúdaigh deireadh imthacaí agus an tithíocht a mheaisíniú isteach i gcroim shéalaithe annular, agus cuirfear fáinne O sa groove. Déantar comhbhrú an fháinne séalaithe a rialú ag 15% -20%, rud a d'fhéadfadh an éifeacht séalaithe a chinntiú agus an fáinne séalaithe a chosc ó theip mar gheall ar róbhrú. Cuireann an dearadh séalaithe statach uile-bhabhta seo ar chumas an laghdaitheora NMRV aerdhíonacht na tithíochta a choinneáil le linn oibriú fadtéarmach, agus féadann sé cosc ​​a chur go héifeachtach ar ola bhealaithe ó sceitheadh ​​ón gcomh-dhromchla statach fiú i gcoinníollacha oibre le creathadh minic (cosúil le trealamh ar crios iompair).
4. Dearadh séalaithe cúnta: sineirgíocht cothromaíocht brú agus struchtúr dustproof
D'fhonn iontaofacht an chórais ina saothraítear rónta a fheabhsú tuilleadh, tá roinnt dearaí séalaithe cúnta tugtha isteach ag an laghdaitheoir NMRV freisin chun an baol sceitheadh ó thoisí rialaithe brú agus leithlisiú eisíontais a laghdú.
Maidir le cothromaíocht brú, soláthraítear comhla análaithe (nó caipín vent) ar bharr na tithíochta laghdaitheora, atá feistithe de ghnáth le scagaire agus comhla aon-bhealach. Nuair a mhéadaíonn an brú sa tithíocht mar gheall ar an méadú ar theocht ola, osclaíonn an comhla análaithe chun gás breise a urscaoileadh; nuair a thiteann an teocht agus brú diúltach taobh istigh, cuireann an comhla aon-bhealach cosc ​​ar an aer lasmuigh dul isteach go díreach, ach go mall ionanálú aer glan tríd an scagaire chun cosc ​​a chur ar ghal deannaigh agus uisce dul isteach sa tithíocht leis an sreabhadh aer. Is féidir leis an meicníocht cothromaíochta brú seo cosc ​​a chur ar an tséala ola ó dhífhoirmiú nó ar an dromchla ina saothraítear rónta statach ó oscailt mar gheall ar bhrú inmheánach iomarcach, go háirithe i gcoinníollacha oibre teocht ard (cosúil le tionscail ghloine agus ceirmeacha), tá ról na comhla análaithe níos tábhachtaí. Tá comhla análaithe an laghdaitheora deartha go speisialta, agus is féidir le cruinneas a scagaire 50μm a bhaint amach, rud a d'fhéadfadh deannach a chosc go héifeachtach agus éifeachtacht aerála a chinntiú.
Is é an struchtúr dustproof fócas eile de shéalaithe cúnta. Ar an taobh amuigh den struchtúr séala ola dúbailte, tá laghdaitheoirí NMRV feistithe de ghnáth le slingers ola nó fáinní deannaigh. Tá an slinger ola suiteáilte ar an seafta. Is féidir leis an bhfórsa lártheifeacha a ghintear nuair a rothlaíonn an seafta na braoiníní ola nó na neamhíonachtaí atá ceangailte le dromchla an seafta a chaitheamh amach chun cosc ​​a chur orthu druidim leis an séala ola; socraítear an fáinne deannaigh ar an tithíocht, rud a fhágann bearna 0.5-1mm idir an seafta, ag cruthú struchtúr labyrinth. Cuirfidh táimhe bac ar dheannach seachtrach, cáithníní agus neamhíonachtaí eile agus iad ag dul tríd an mbearna, agus tá sé deacair dul isteach sa limistéar róin ola. Tá an dearadh cruthúnas deannaigh seo éifeachtach i radhairc le go leor deannaigh, mar shampla loighistic chliste agus teicstílí. Féadann sé caitheamh neamhíonachtaí ar an liopa róin ola a laghdú agus saol seirbhíse an tséala a leathnú.
5. Tacaíocht ábhar agus próiseas: ráthaíocht a thabhairt ar fheidhmíocht séalaithe ón bhfoinse
Is é an fáth gur féidir le struchtúr séalaithe an laghdaitheora NMRV cosc éifeachtach sceite a bhaint amach, doscartha ó thacaíocht na teicneolaíochta ábhartha agus an phróisis déantúsaíochta. Maidir le roghnú ábhar, i dteannta leis an ábhar róin ola a luaitear thuas, tá feidhmíocht an bhealaithe ríthábhachtach freisin - úsáidtear bealaí sintéiseacha, a bhfuil a saintréithe slaodacht-teocht níos fearr ná olaí mianraí, agus is féidir leo sreabhach a choinneáil fós i dtimpeallachtaí teocht íseal, agus nach bhfuil siad éasca le tanaí ag teochtaí arda, rud a laghdaíonn an baol sceitheadh ​​de bharr athruithe ar shlaodacht ola. Ina theannta sin, tá friotaíocht ocsaídiúcháin níos láidre ag bealaí sintéiseacha, rud a d'fhéadfadh foirmiú sloda agus taiscí carbóin a laghdú, agus cosc ​​a chur ar na neamhíonachtaí seo as an bhearna ina saothraítear rónta a clogging.
Ó thaobh na teicneolaíochta déantúsaíochta, tá cóireáil dromchla seafta an laghdaitheora NMRV thar a bheith tábhachtach. Tá garbh dromchla an seafta worm agus an seafta aschuir á rialú faoi bhun Ra0.8, agus déantar iad a phróiseáil trí chóireáil teasa ard-minicíochta agus teicneolaíocht meilt fíneáil. Sroicheann tiús an chiseal carburized 0.3-0.5mm, rud a fheabhsaíonn ní hamháin cruas agus friotaíocht caitheamh an dromchla fiacail, ach freisin go ndéanann an dromchla seafta níos réidh agus níos dlúithe le liopa an tséala ola. Cinntíonn an próiseas déantúsaíochta cruinneas seo séalaithe micreascópach an chomhéadain séalaithe dinimiciúil, agus fiú i rothlú ardluais, tá sé deacair don ola ídiú ón dromchla teagmhála idir an liopa agus an seafta. Tá saotharlann tástála Hangzhou Yinhang Reduction Gears Co., Ltd feistithe le hionstraimí ardchruinneas, mar shampla meaisíní tomhais comhordanáidí tríthoiseach agus trealamh tástála fearas. Is féidir earráid bheachtais na gcomhpháirteanna lárnacha a rialú laistigh de ≤0.005mm. Cinntíonn an caighdeán rialaithe cáilíochta dian seo cruinneas cóimeála an struchtúir séalaithe ón bhfoinse.
Is comhtháthú iltoiseach d'eolaíocht ábhartha, dearadh meicniúil agus teicneolaíocht déantúsaíochta é dearadh struchtúr séalaithe an laghdaitheora fearas worm NMRV. Ó fheabhsú dinimiciúil séalaithe struchtúr an tséala ola dúbailte, go dtí an leas iomlán a bhaint as séalaithe statach ar dhromchla an chomhpháirteach tithíochta, go dtí dearadh cúnta an chomhla análaithe agus an fáinne deannaigh, tá gach nasc timpeall ar an bpríomhsprioc "sceitheadh ​​ola bhealaithe a chosc". Le blianta fada de charnadh teicniúil agus cumais nuálaíochta, tá Hangzhou Yinhang Reduction Gears Co., Ltd tar éis na heilimintí teicniúla seo a chomhtháthú go córasach chun sraith réitigh séalaithe a fhoirmiú atá oiriúnach do chásanna tionsclaíocha éagsúla. Ní hamháin go réitíonn an dearadh seo an fhadhb sceite in oibriú trealaimh, ach cruthaíonn sé luach níos airde do chustaiméirí freisin trí chostais chothabhála a laghdú agus saol na seirbhíse a leathnú, rud a léiríonn an tábhacht a bhaineann le cruinneas déantúsaíochta i réimse an tarchuir thionsclaíoch.
